一、 引言
      當下我國人口逐步進入老齡化，養老事業在我國進入快速發展期，更多的年輕人會選擇把家里的老人送到養老院，讓自己的父母能夠安享晚年。但隨之而來的是老人的安全問題，兒女往往會擔心老人們能否在養老院得到安全悉心的照顧。那么有什么辦法能夠給老人提供真正全天候的照料，達到“老人舒心、兒女放心”的效果呢？建立一套可以滿足防范功能及可靠性需求的安全老年人公寓一鍵式報警網絡系統是必要的。作為一個可行的高端老年人公寓聯網報警系統，必須滿足集中控制、系統容量大、防范功能齊全、性能價格比高等要求。

二、聯網方案設計理念
      1、單獨依靠傳統的呼叫系統只能通知到固定的服務臺是遠遠不夠的。因為警情處理及時性的原因，還需要專門人員來處理各種警報。如果緊急情況發生后，能通過公用（GPRS/2G/4G/ADSL）網絡報警，以最短時間將警情報告到樓層設有的服務臺及總服務臺，護理人員做出快速反應，采用技防與人防相結合的方式（出事有人幫），更有效地保護老年朋友的財產及生命安全。因此建議在機構內搭建一套完整的聯網報警管理系統。根據多年的經驗總結，我們發現：最佳的防范措施應該是“物防+技防+人防”三防合一的模式，連入機構安保中心統一管理，并由保安人員出警。

      2.在養老院內病房內安裝室內光能紅外人體探測器，一旦有人進入，紅外探測器第一時間發送信號到報警主機報警，提醒監護人員留意老人動態。另外，還可實現“長時間滯留預警、靜止預警功能”，比如老人在衛生間內長時間滯留，極有可能是發生了突發疾病，而老人沒有來得及呼救。通過紅外探測器發射無線信號到每棟的服務臺，實現無縫監護。

      3、危急時刻一鍵呼救，老人安危及時保障
一般養老院都會在床頭或房間內設置呼救，但如果衛生間內老人發生了意外摔倒或是突發疾病，往往無法做到及時呼救。通過在衛生間安裝一個一鍵式緊急按鈕，當遇到突發事件時，只需按下“一鍵報警呼救”按鈕，即可通知相關人員立即趕來救援，保障老人生命安危。
老人安全無小事，通過一鍵式聯網報警系統的搭建，可有效提升老人監護水平和管理效率，無論是對于老人還是養老院都具有重要意義。目前很多養老院開始重視這塊功能的完善，并將此功能作為養老院的特色服務進行推廣，通過智能終端設備+全天候看護，為老人打造智慧型養老服務。

三、 系統設計原則
      作為一套專業的聯網報警系統解決方案，在前期構思和設計時，我們應該緊緊圍繞“用戶最需要的是什么”這一核心命題來統籌規劃，具體要遵循的原則如下：
1）以人為本——“人”是整個聯網報警運營服務的主體，系統設計應緊緊圍繞著人們的實際需求，以實用、簡便、經濟、安全為原則，同時兼顧各種不同層次、不同年齡用戶的需要，滿足“安全”這一特定使用功能。
2）可行性——以現有成熟的系統和新產品為設計對像，同時還考慮周邊信息通信環境的現狀和技術發展的趨勢，并考慮行政主管部門歸類管理的要求，設計方案現實可行。
3）可靠性——系統設備均選用技術先進、性能可靠的成熟產品，所有這些設備的技術參數均符合國家有關標準的規定。
4）先進性——系統的設計和新產品的選用在投入使用時應具有一定的技術先進性，但不盲目追求尚不成熟的新技術或不實用的新功能，充分保護了業主的投資。
5）可擴充性——整個系統的設計滿足目前工程所需的各方面實際要求，同時也充分考慮到以后系統升級擴展的需要，如新增房間需要增加各類報警手段聯網到管理接警中心來，我們?yōu)橄到y(tǒng)都留有足夠的擴展空間。
6）方便易用性——恒博聯網報警運營服務系統是面向各類文化層次包括老人和孩子使用的系統，系統及功能的配置以能給用戶提供安全、方便、快捷、舒適為準則，其操作應簡便易學。
7）標準化、開發性——標準化、開放性是信息技術發展的必然趨勢。系統中采用的無線頻率、通信協議均嚴格遵循國際上通用的行業標準。應用軟件是已商品化的通用軟件，減少了二次開發的工作量和利于日后的使用維護。


四、 系統設計依據

1)《安全防范工程程序與要求》（GA/T75-94）；
2)《民用建筑電氣設計規范》（JGJ/T16-92）；
3)《工業企業通信設計規范》（GBJ42-81）；
4)《主動紅外入侵探測器》（GB10408.4-89）；
5)《安防防范系統驗收規則》（GA308-2001）；
6)《安全防范系統通用圖形符號》（GA/T74-94）；
7)《防盜報警控制器通用技術條件》（GB12663-90）；
8)《中華人民共和國公共安全行業標準》（GA38-92）；

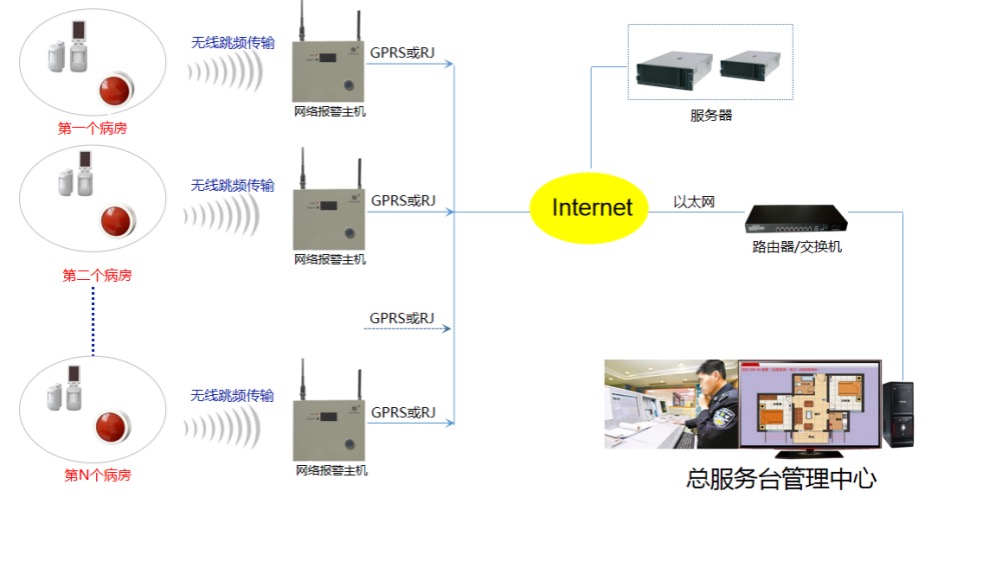

五、系統組成拓撲圖

六、系統組成
      本項目是一個老人公寓項目，共4棟樓,集合公寓部分約有病房50間,護理改部分約病房109間。在每個病房里安裝一個太陽能全無線被動紅外探測器（HB-T205）一個無線緊急按鈕（HB-A380）。每層安裝N個無線信號轉發器，一樓服務臺安裝一套網絡報警主機。晚上值班的總服務臺安裝一套接警中心軟件。

      一旦老年人朋友有事的各類觸發事件，如防盜報警事件和緊急求助事件等發生后，首先以無線射頻信號發送到用戶端的網絡報警主機，主機馬上以聲光形式進行現場報警，并通過GPRS流量、和有線網絡等多種網絡形式上傳，上傳后的報警事件一條路通過服務器中轉到用戶端手機APP、微信和本地物業接警中心，詳細顯示具體的報警防區，并可查看對應的視頻監控畫面，另一條路以直連網絡傳到管理接警中心管理平臺，及時彈出事發點的百度地圖、點位分布圖和實時監控畫面，通知相關人員進行警情處理。

我們分別介紹如下：


 產品硬件詳細介紹
前端部分
1、無線緊急按鈕（HB-A380）（必配）

（1）功能簡介
◆ 無線緊急按鈕具有緊急報警觸摸發送功能，在關鍵時候可起到緊急呼救的作用。
◆ 待機時間長，適應范圍廣。
◆ 采用無線信號傳輸，無需布線。

（2）技術參數

2、太陽能全無線被動紅外探測器（HB-T205）（必配）

（1）功能簡介
◆ 太陽能（室內燈光）供電設計，無需外接電源線，2到8年無需更換電池。
◆ 待機電流小至微安級。
◆ 抗電磁、強光、小寵物干擾,誤報率極低。
◆ 兩級靈敏度可調、自動溫度補償，能根據環境溫度的變化自動調整靈敏度，降低誤報。
◆ 流線型設計,安裝靈活簡便,壁掛、吸頂均可。
◆ 無線調頻+跳頻信號報警，無需外接信號線。
◆ 無線調頻+跳頻信號報警，解決了無線信號容易被干擾和誤收誤報的問題。
◆ 具有故障自檢，并向主機報告的功能。

（2）技術參數

后端報警主機

1、網絡報警主機（HB-5050G或5050R）

（1）功能簡介
◆ 多網互聯，用戶可通過GPRS網絡實時監控和操控報警主機。
◆ 99個無線可編程防區，并可任意定義防區屬性。
◆ 交流供電和內置可充電電池雙電源不間斷供電。
◆ 提供一組12V直流輸出，作為控制其他設備使用（如啟動警號，用于聯動其他設備等）。
◆ 提供一組警示牌接口，通過跳針可切換兩種工作模式：第一種是交流電狀態下常亮，直流電狀態下僅報警燈閃；第二種是不論交流直流電，僅報警時燈閃，撤布防時短暫提示。
◆ 支持多種布防方式, 多種警示聲音可選。
◆ 支持手機APP應用，可通過手機APP接收報警并對主機進行操作。

（2）技術參數

八、老人公寓物管管理層及巡邏人員手機APP功能及微信操控界面介紹

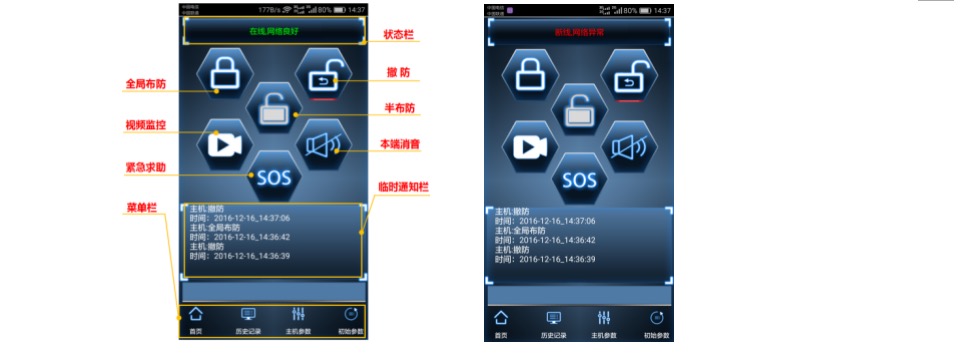

1、在網絡狀態下支持手機APP軟件接警，可遠程“全局布防”、“半布防”、“撤防”、“SOS”緊急求助、“本端消音”、“視頻查看”、歷史記錄查詢和主機參數設置等功能；在斷網狀態下也可依靠短信通道，實現正常報警信息接收，撤布防指令下達（僅針對GPRS類型的報警主機）；

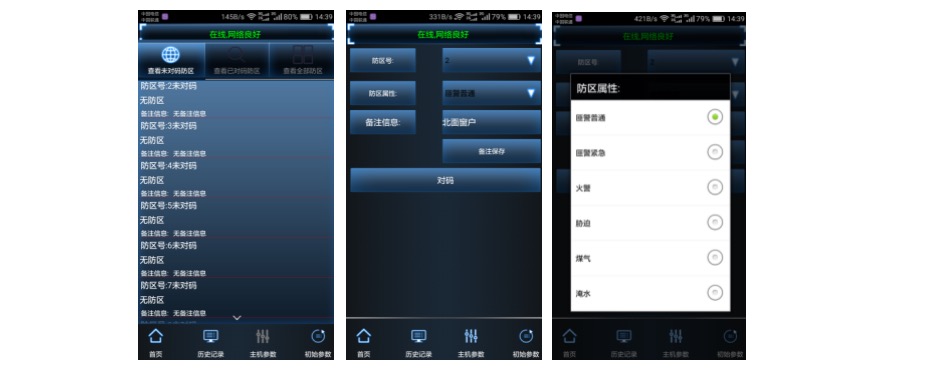

2、探頭學碼、遙控器學碼統一由APP軟件完成，并可添加防區備注信息和修改防區屬性；

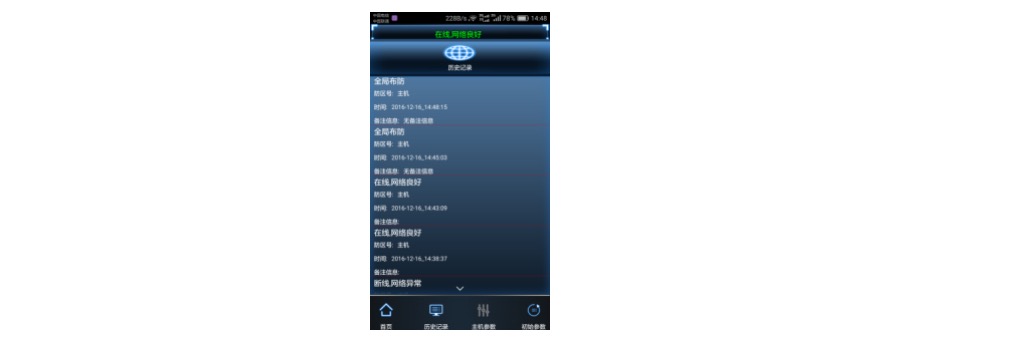

3、可查詢99條歷史記錄（如報警記錄、布撤防記錄或上線斷線記錄等），軟件升級不丟失；

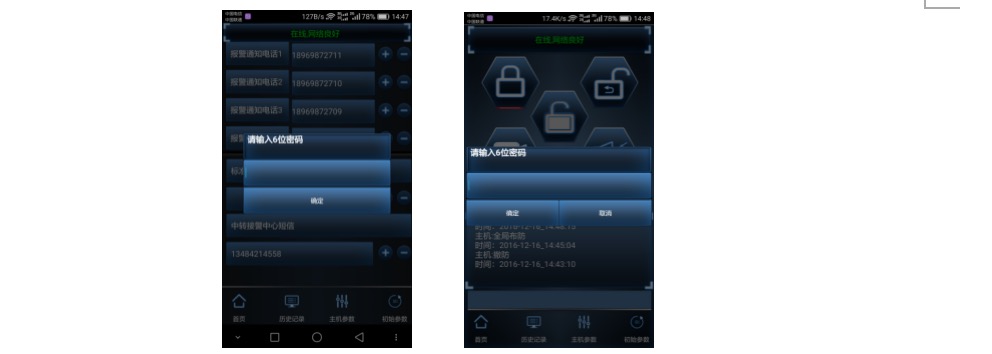

4、添加和修改軟件參數時設有密碼保護，增強系統安全性；

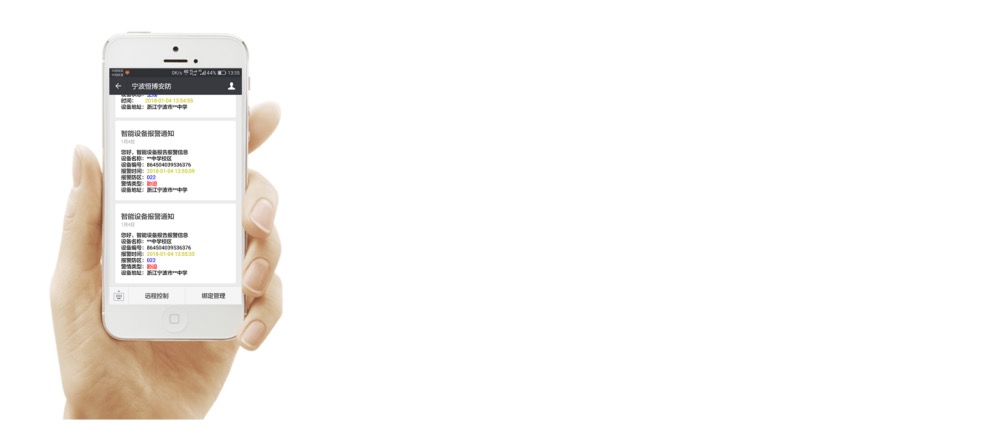

5、微信操作界面
支持接警、反向撤布防、可記錄1000條歷史記錄（如報警記錄、布撤防記錄或上線斷線記錄等）、一個微信號可綁定多臺主機，管理多臺主機、最多支持50個微信號同時管理一個主機。

九、本地物業（安保中心）電腦接警中心管理軟件
1、軟件概述
      接警中心管理軟件運行在Windows環境下，通過網絡通訊云平臺，采用IP網絡方式和專業高速通訊協議進行數據傳輸和處理，具有報警響應時間短、系統容量大、可靠性高、數據安全、擴充性強、施工簡單、操作方便、建設投資少等特點，實現了對多用戶報警主機信息的接收和管理，實時存儲歷史記錄，并支持文檔導出打印。
2、功能介紹

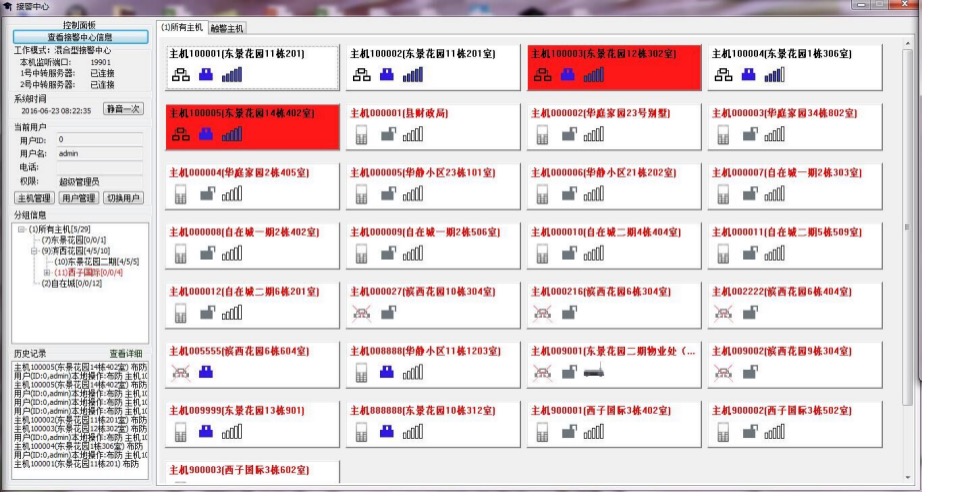

（1）軟件主界面與狀態顯示

主界面中，每個按鈕表示一臺用戶“報警主機”，代表某一個家庭用戶。選中該圖標鼠標右鍵，可實現對該用戶的遠程布防，遠程撤防，遠程緊急報警等功能。

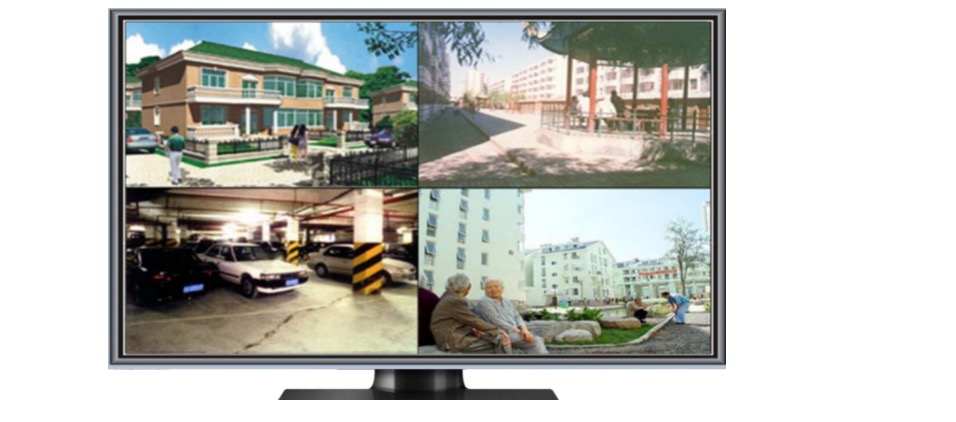

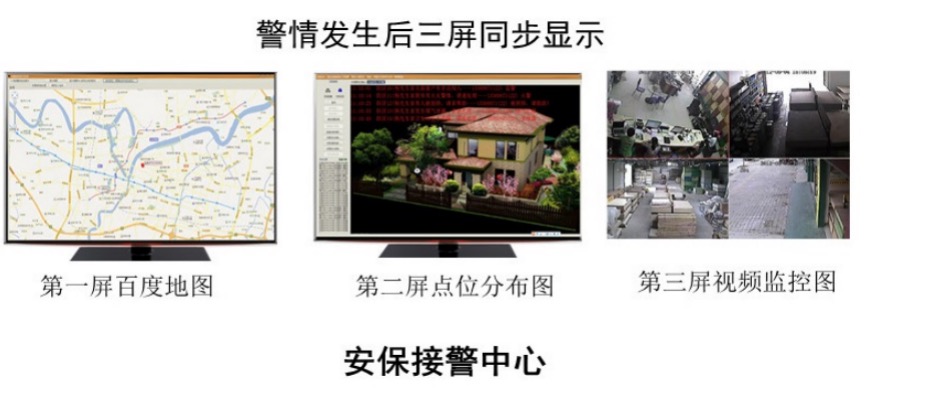

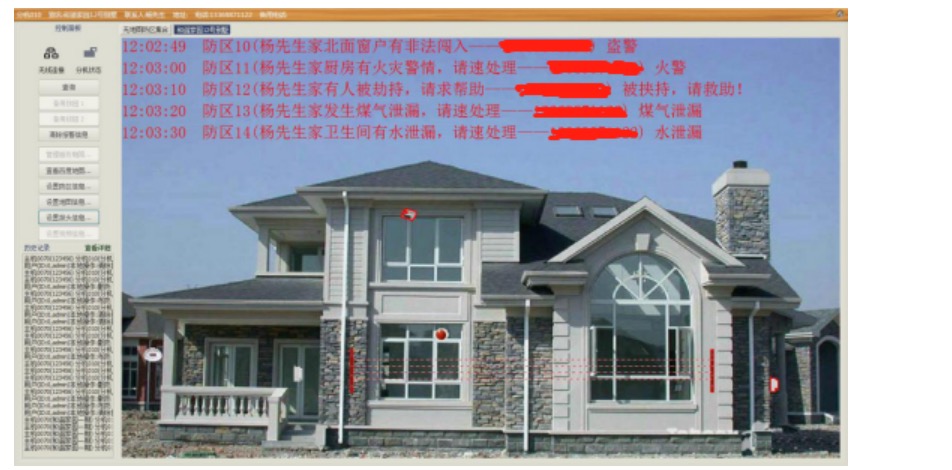

（2）多屏顯示報警事件：對任何一類突發警情都能實現三屏同步顯示：第一屏顯示該警情精準的百度地圖，迅速鎖定出警路線；第二屏顯示該警情的點位分布圖和詳實的用戶信息；第三屏顯示警情現場的視頻畫面，復核報警事件的有效性。

（3）系統以阿里云和騰訊云雙服務器做后臺支持，一主用，一備用雙服務器協同運行機制，保障了數據傳輸?shù)陌踩院涂煽啃浴?br />

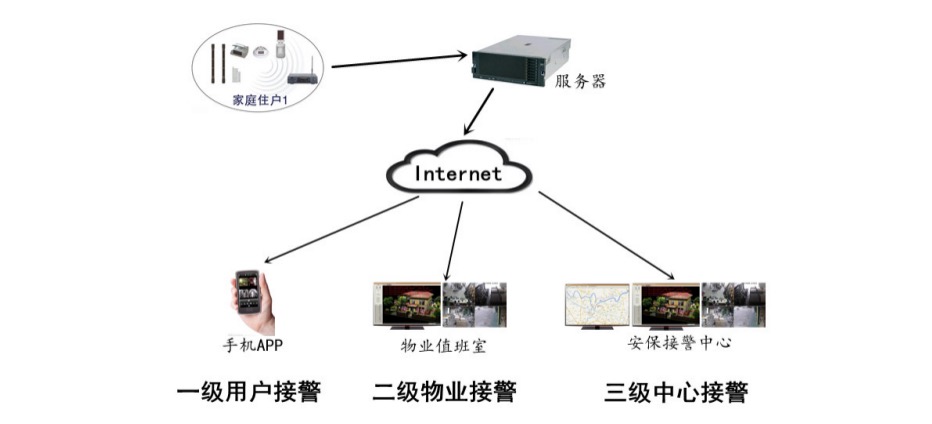

（4）支持多級聯動接警： 警情發生后，用戶手機APP上第一時間接收報警信息，并查看相應視頻畫面視為一級接警；物業值班中心電腦屏幕上同時彈出報警點位分布圖，并調取對應監控圖像視為二級接警；安保服務中心同步分屏顯示百度地圖，點位分布圖和監控圖像視為三級接警。


（5）不同警情不同的提示：針對各類警情（如盜警、火警、水警、SOS緊急求助、燃氣泄漏等），系統可通過不同的報警語音，不同的報警圖標進行直觀提示，讓操作者一目了然。

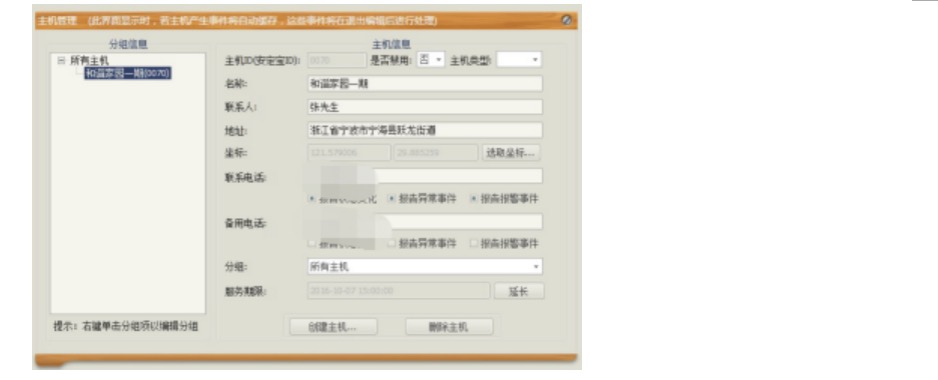

（6）完整的用戶資料信息：報警用戶的名稱、地址、平面圖、視頻圖、聯系人、聯系電話、備用電話以及報警時間、報警位置、報警次數、客戶布撤防狀態、客戶設備工作是否正常等信息。


（7）監控視頻、截圖存儲功能：報警時聯動的監控視頻一旦被彈出，系統將自動啟動錄像、截圖功能，并實時存儲。

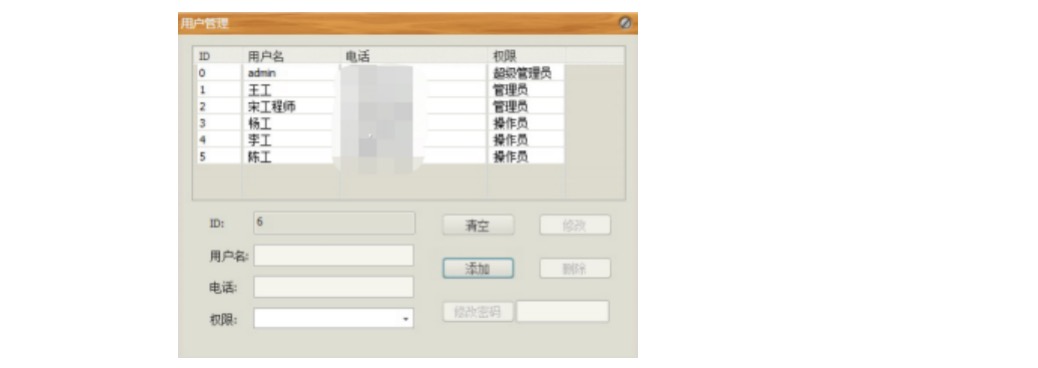

（8）分權限管理：平臺共設有超級管理員、管理員和操作員三種權限管理，增強系統的安全性。

（9）強大的數據備份和恢復功能：重要的數據庫資料如客戶資料、電子地圖、報警信息等系統將實時備份，一旦系統遭到雷擊或其他不可抗拒力量破壞能及時恢復，保障了系統的安全性。
十、系統優勢及特點
一、系統優勢
      1．減少安裝工程量。由于采用全無線工作方式，不用再挖溝、鋪管、布線，施工更方便，特別是在復雜的布線環境中或已做好路面的條件下，太陽能全無線對射更顯優勢。以一個工程要安裝50對對射為例，安裝傳統有線對射的話，因為要連接大量的線纜（每個對射拉1根電源線和信號線的話，一對對射就是4根線纜，50對對射需要200根線纜），先要挖鉤、鋪管和布線，然后再安裝對射，整個工程下來需要較長周期。如果安裝太陽能全無線對射，兩個人安裝的話一兩天即可，省時省材。
      2．方便維護。太陽能全無線對射在主機的顯示中每對都擁有唯一的地址代碼，某對對射發生故障或報警都會在主機上有相應提示，比如008這對對射電池低電，就會在主機顯示屏上顯示“008低電”，所以對于故障對射的維護很方便。傳統的有線對射不僅要檢查對射本身是否有異常，還要排查電纜線路方面的問題，維護起來相當煩瑣。
      3．防止全系統遭受雷擊。因為對射裝于室外，所以在夏季遭受雷擊的可能性比較大。太陽能全無線對射無金屬線連接，即使單個太陽能全無線對射遭受雷擊也只是單個損壞，不會影響整個防盜系統。
      4．節能環保。節能環保一直是國家政府是提倡的，安防工程采用太陽能全無縣對射既節省線纜的使用，同時無需消耗電能，是真正的綠色環保產品。
      5.便于拓展。產業發展很快，廠區擴大，廠區搬遷，有線的就需要提前介入挖溝布線，有的地方根本就沒辦法后續布線，就會被局限，搬遷就必須重新又投入；而太陽能對射因為全無線，可以根據需要隨時增加或搬遷，不用二次投資，造成浪費。
二、系統特點:
·太陽能供電，無需外接電源線；無線信號報警，無需外接信號線，真正的全無線對射。
·安裝不用鋪管布線，維護不用查線，節省管線等材料費，減少工程量降低安裝維護成本。
·無需太陽直射，陰雨天也能把光線轉化為電能，供對射正常使用。
·具有故障自檢功能。
·太陽光干擾時能自動屏蔽，不誤報，主機有強光干擾提示。
·大功率無線信號發送，具有較強的抗干擾能力。
·完備的防衛能力：入侵者無法以快速跳躍、匍伏或其它動作通過隱形紅外防衛射束網的防范范圍。
·良好的抗干擾特性：當昆蟲或小動物等通過紅外防衛射束網時，由于不能完全遮斷紅外防衛射束,所以不會產生誤報警。
·嚴密的防破壞能力：當紅外對射被破壞或撬砸時，報警信號輸出電路將自動輸出無線報警信號。
·可全天侯工作：紅外對射探測器具有抗不良天氣環境干擾能力。

七、系統配置


     獨立撤布防報警主機后續可以自由選配的探頭

備注：藍色部份為必配件，黑色部份為后續選部份

3、物業接警中心配置：

七、原廠商售后服務承諾函
      我寧波恒博通訊設備有限公司是按  中華人民共和國 法律成立的一家公司，主要生產地址設在 浙江省寧波市寧?？h桃源街道金橋八路1號； 如工程單位采購由我方制造的貨物的，作為原廠商，我方承諾本項目中應用到我公司生產的所有產品提供二年質保，質保期內質量問題引起故障所需配件提供免費更換。服務熱線0574-65222108  18969872718

八、結束語
      總的來講，隨著房地產市場的興起以及大眾防范意識的覺醒，聯網報警系統在安防領域有著廣泛的發展前景。恒博公司作為一家專業的無線報警產品生產商，歷時十余年的技術探索和反復應用，憑借公司下屬的純研發機構西安研究所的技術優勢，在太陽能供電技術、無線傳輸技術和聯網報警方面積累了豐富的實踐經驗，其中自主研發的太陽能供電技術充分克服了普通電池供電使用周期短，維護更換頻繁等弊端，并已獲得多項國家發明專利。無線調頻加跳頻技術解決了安防領域上無線傳輸距離短，信號收發不穩定等一系列技術難題，具有很強的競爭優勢。我們相信，只要生產企業、物業公司、保安運營公司等社會各界共同發揮產品技術、地緣人脈、網絡平臺等各方面優勢，通過資源大整合，互惠互利協同運作，就一定能為我們各方帶來良好的經濟效益和社會效益。
各行業同仁在方案的解讀過程中如有任何不解之處，可致電公司技術服務熱線： 0547-65222108；18969872718  http://www.nbhtz.com
