一.系統概述：

　　部隊營區內的軍用物資和設備是保衛祖國的根本，部隊是高度機密的機構，保密級別要求極高。部隊環境復雜軍事基地通常占地范圍大，入侵者很容易藏匿。它的安全防范工作極為重要，一旦有人進入盜取資料,將造成不可估量的損失及安全隱患。且偷盜者的入侵，非常容易引發安全事故(如進入彈藥庫等)，不僅生命有危險,而且造成資源的浪費, 給國家?guī)砭薮髶p失。所以需要多防線，多區域，多種探測方式的防外來入侵報警系統來保證武器彈藥和各種設施的安全。

　　當前部隊周界防范手段基本上以高壓電子圍欄報警為主，監控系統為輔來防止犯罪分子的越規行為;但該系統組成部份必須通過信號線、電源線進行傳輸，犯罪分子及易破壞，且時間長容易老化，斷裂，給安裝和售后均帶來了不便。雖然部隊內部和門崗由戰士日夜輪班巡邏值守，雖然可以起到一定的警戒作用，但是，由于人員安排、巡邏存在偶然及疏漏等緣故，很容易給敵對份子以可乘之機。

　　建議建立一套對非法跨界行為進行預警的即時報警系統，在原有的電子圍欄系統外側增加第一道防御措施。該系統采用太陽能全無線報警系統，無需任何布線，避免了有線報警存在的缺陷，從而實現與原有系統的互補功能。

　　本方案設計充分考慮部隊系統的各項管理和業務工作需要，應用高科技對部隊實施全方位、全天候的現代化管理，建立以計算機網絡技術、通訊技術、電子技術應用為支撐的部隊管理信息化工作平臺，構造部隊管理的智能化、信息化環境從而為部 隊長治久安的管理和發展奠定堅實的基礎。

二、 系統設計原則

　　作為專業的三級聯網報警運營方案提供單位，在前期構思和設計時，我們應該緊緊圍繞“用戶最需要的是什么”這一核心命題來統籌規劃，具體要遵循的原則如下：

　　1.先進性

　　本系統設計中采用了目前世界上先進的太陽能紅外對射式電子圍欄裝置和智能型無線報警主機，按照國際上成熟的系統結構進行工程安裝。

　　2.擴展性

　　整個系統的設計滿足目前工程所需的各方面實際要求，同時也充分考慮到以后系統升級擴展的需要，如營地以后要擴展，只要增加紅外對射報警器就可以簡單解決，如后期報警系統希望與視頻監控實現聯動防范，只要增加聯動模塊，就可立馬實現，也可利用網絡平臺實現多系統遠程操控等，我們?yōu)橄到y(tǒng)都留有足夠的擴展空間。

　　3.安全性和可靠性

　　系統設備均選用技術先進、性能可靠的成熟產品，所有這些設備的技術參數均符合國家有關標準的規定。其中太陽能全無線主動紅外對射是采用成熟的太陽能光伏電池技術和已廣泛應用的調頻調幅無線信號傳輸技術，結合主動式紅外對射原理，所研制出來的新一代周界入侵探測器。與有線的紅外對射、紅外光柵、紅外護欄、紅外光墻相比，太陽能全無線對射具有誤報率低、抗干擾性好、環境適應能力強等特點，并且可有效地防止有線報警系統因雷擊導致的全系統癱瘓。

　　4.實用性和經濟性

　　整個系統簡單實用，用戶操作、安裝、維護都比較簡單，完全滿足用戶的實際需要，最大限度的為用戶節約投資，同時也符合國家對節能環保的產業發展需要。

三、 系統設計依據

　　《安全防范工程程序與要求》(GA/T75-94);

　　《民用建筑電氣設計規范》(JGJ/T16-92);

　　《工業企業通信設計規范》(GBJ42-81);

　　《主動紅外入侵探測器》(GB10408.4-89);

　　《安防防范系統驗收規則》(GA308-2001);

　　《安全防范系統通用圖形符號》(GA/T74-94);

　　《防盜報警控制器通用技術條件》(GB12663-90);

　　《中華人民共和國公共安全行業標準》(GA38-92);

四、 系統設計思路

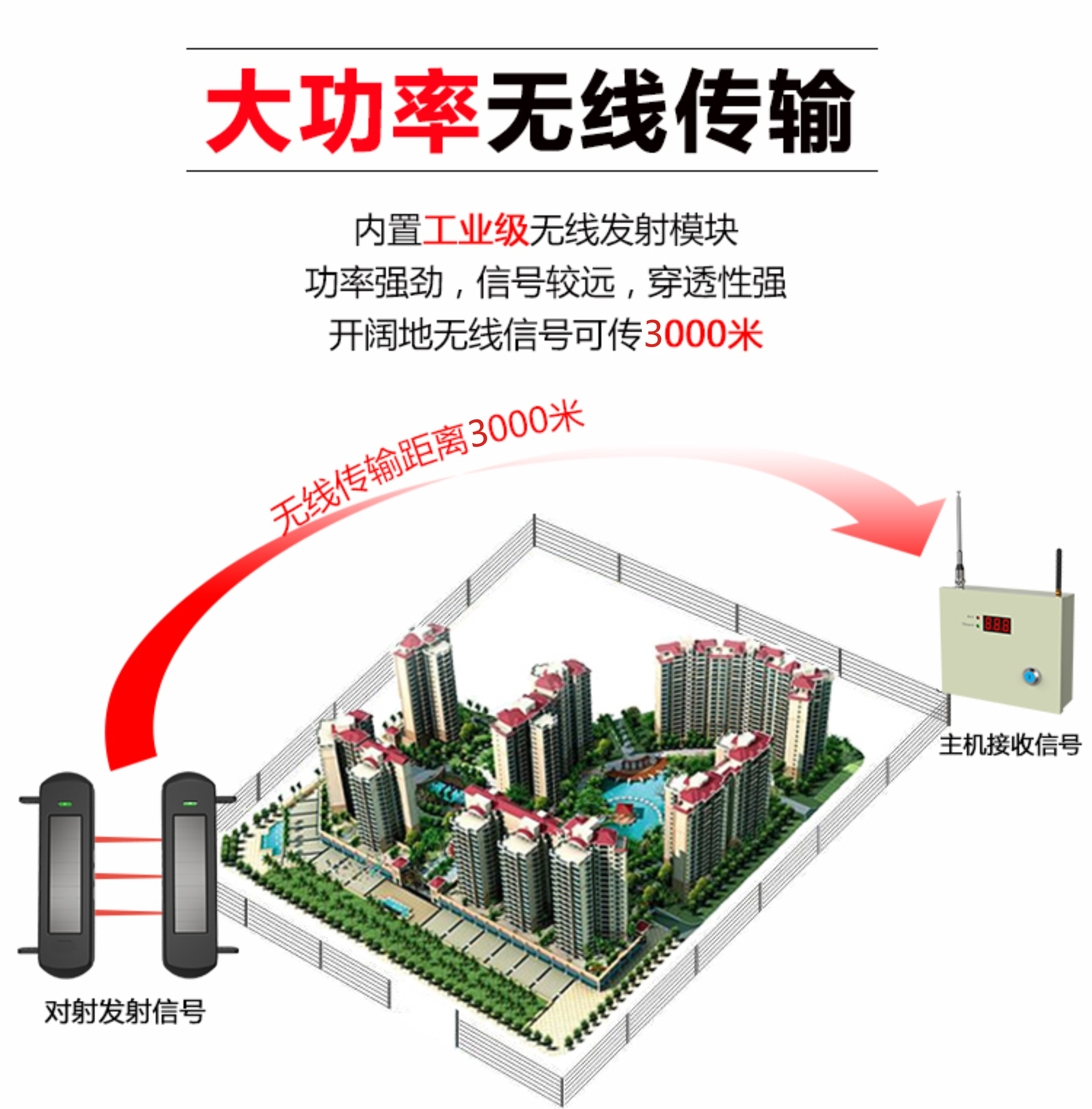

　　當犯罪分子要翻越周界圍墻入侵時，需第一時間發出報警聲音進行預警，形成第一道防護系統。而原有的電子圍欄作為第二道防護。本道防線建議采用多光束的太陽能紅外對射式電子圍欄，自帶揚聲器，具備現場報警功能，同時將報警信號通過無線調頻加跳頻信號發送至報警主機統一管理，通過技防結合人防來確保營區內人員、財產不受外來者侵害。

　　采用的多光束太陽能紅外對射式電子圍欄無需任何布線，僅憑借自然光就可對對射進行充電，可作為一套隱形的防盜報警裝置。當有人靠近圍墻想對第二道脈沖式電子圍欄實施破壞時，能通過現場發出的報警音起到阻嚇的作用。該系統無需挖溝，避免了常規有線報警系統常遇到的線路老化、線路易被嚙齒類動物破壞、易遭雷擊、售后維護復雜等問題。后續可根據發展需要報警主機通過外接聯動模塊，可實現與現有的監控系統進行聯動，避免了原有監控系統需要人工輪巡的缺點。該系統安裝于原有電子圍欄外時，可防止?fàn)I區圍墻外的入侵破壞行為;安裝于原有電子圍欄內時可以防止內部人員企圖靠近圍墻實施外出的行為。該系統留有充足的拓展空間，后期可根據需要增加無線一鍵緊急報警按鈕、紅外探測器、煙霧報警器等等設備，實現其他的更多防范功能。

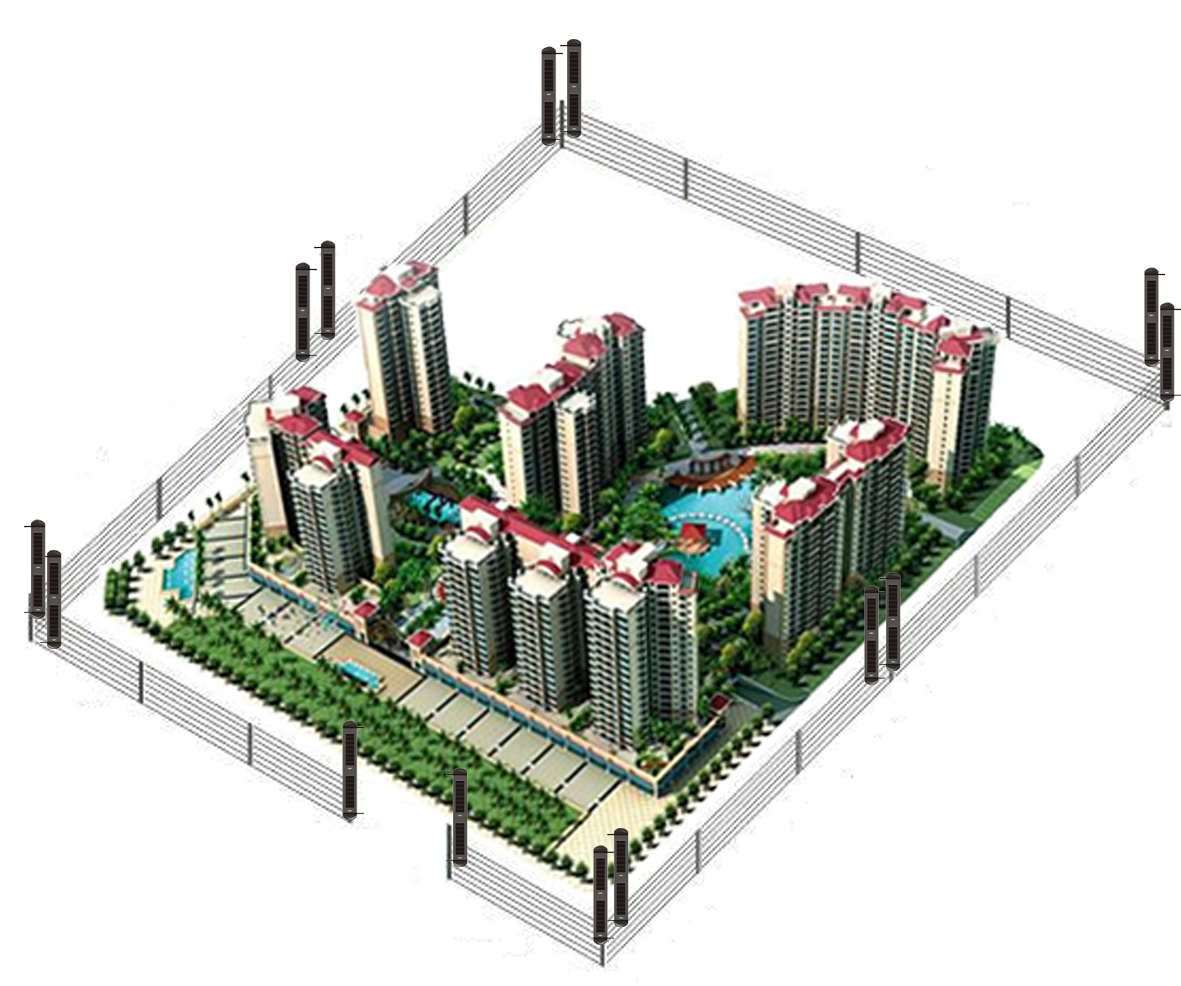

　五.系統安裝布局圖1

　　系統拓?fù)鋱D2

六.系統組成

　　本項目為一個約**米周長的某部隊防外來入侵的周界報警項目，是地處在一個區域范圍內;有圍墻防護，但由于圍墻非常容易攀爬，無法滿足目前部隊的安全防范需求，建議用紅外光墻做一個周界報警系統，提醒值班巡邏人員，以技防結合人防的方式來確保部隊內人員、財產不受外來者侵害。推薦使用的產品為有效紅外距離100米的“三光束或四光束太陽能紅外對射式電子圍欄(HB-T001R3/HB-T001R4)”，它是利用 人眼看不見的紅外光線相互之間構成一個光的防護“墻”,安全性極高。每對對射的紅外距離在100米內通用。這個項目約需要HB-T001R3或者HB-T001R4約 N對(具體分布參考安裝示意圖)，該產品不僅供電無線，信號傳輸亦無線，方便安裝維護，而且本端三光束四光束光墻均采用調頻加跳頻技術，提供可靠的抗干擾性能。后端采用一套無線報警主機則用兼容性較強的“工程報警主機(HB-G250)”來進行集中管理。除了可實現現場報警功能外，還自帶電話線接口，可設置接警電話撥打值班座機及值班人員手機?？紤]到無線信號的傳輸問題，建議在報方案時增加1個“無線信號轉發器(HB-ZFQ)”來增加接收距離，我們將對其分別進行敘述:

　　6.1 紅外光墻部分

　　1)工作原理

　　太陽能全無線對射與普通有線對射的工作原理是相同的，需完全阻斷發送端(F端)與接收端(S端)之間的相鄰兩束或兩束以上紅外光，接收端(S端)發送報警信號產生報警。不同點在于太陽能無線對射不需要布線，以太陽能板將自然光轉化成電能進行工作，以無線調頻加跳頻技術發送信號，查找故障簡單。太陽能全無線對射的基本設計思路是這樣的：第一，對射內置可充電磷酸鐵鋰電池，供電部分采用太陽能板供電，這樣就可以循環利用太陽能，無需電源線纜。一般來說太陽能板為非晶硅，不需要太陽直射就內產生電能，安裝環境大大擴展。另外，太陽能板的供電能力要遠大于對射本身功耗，保證晚上無光線或連續陰雨天也能照常工作。第二，對射內置無線信號發送模塊，報警信號用無線傳輸，在符合國家相關政策法規的前提下，盡可能用大功率以保證對射與主機間的無線距離。我公司的太陽能無線對射的紅外光為38KHz的二次調制光(區別于太陽光中未經調制的紅外光，因此在一定程度上可防止自然光干擾、誤報等情況的發生)，他是將1秒的光波截?cái)喑?0萬段，只在10萬段里取30段，每秒就發送30段，從而達到功耗的節省，30段中只有連續丟6個光波段才報警——這也就是常說的紅外脈沖。在接收端(S端)上電后，先以每秒3000次的速度采集脈沖，然后依靠接收到的脈沖信號來調整接收端的處理器時鐘，最后根據對方脈沖的頻率來設置時鐘，從而只有對方脈沖過來時接收端才接收，達到省電的目的。

　　本次涉及到的產品工作狀態為：對射發射端發射三束或四光束肉眼看不見的經過調制的紅外線，與之對準放置一個紅外接收端，紅外線光束構成了一道人眼看不見的封鎖線。當有人穿越時，同時完全阻擋2束紅外線時，接收端收不到紅外光波，接收端產生無線報警信號并發送到報警主機，報警主機接到報警信號后報警、電話報警等方式做出相應的報警反應。紅外線探測器有較高的抗干擾能力，大霧、暴雨、光擾、自由落體、小動物穿越或無線干擾等一系列外界因素都能有效規避，降低誤報。

　　以二束紅外線為例， 發射端發射經調制后的紅外線，紅外線構成了探頭的保護區域(圖 1 )

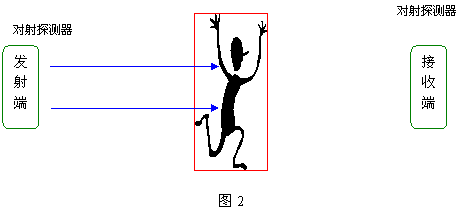

　　如果有人企圖跨越被保護區域，則兩條紅外線被同時遮擋，接收端輸出報警信號，觸發報警主機報警(圖 2 )。

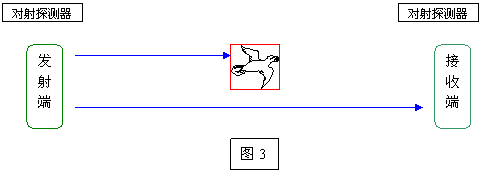

　　如果有飛禽(如小鳥、鴿子)飛過被保護區域(圖 3 )，由于其體積小，速度快于被保護區域，則發射端認為正常，不向報警主機報警。

　　6.1.1太陽能紅外對射式電子圍欄產品介紹(下述兩款報警器任選其一)

　　產品型號： HB-T001R3



　　產品特點及功能

　　◆ 太陽能供電，無需外接電源線，預留了外接充電口，能適應各種安裝環境。

　　◆ 無線調頻+跳頻信號報警，無需外接信號線。

　　◆ 無線調頻+跳頻信號報警，解決了無線信號容易被干擾和誤收誤報的問題。

　　◆ 采用數據編碼方式，做到6萬對光墻不重碼。

　　◆ 采用二次調制編碼的光信號，避免多對對射和光墻之間的紅外光相互干擾問題。

　　◆ 抗強光干擾，并有光擾提示。

　　◆ 具有故障自檢，并向主機報告的功能。

　　◆ 具有安裝后因刮風等原因造成偏移并向主機報告的功能。

　　◆ 具備校準微調功能，以三位數碼液晶屏直觀顯示校準精度。

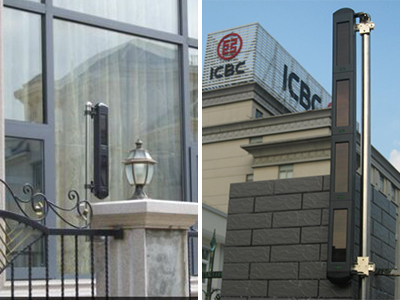

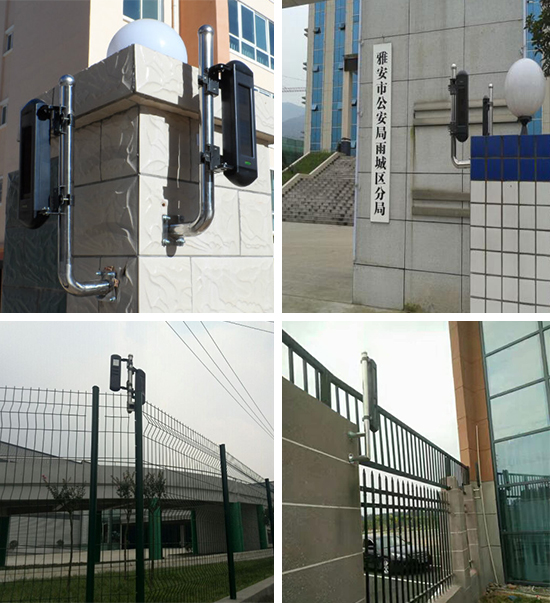

　　安裝效果圖片：

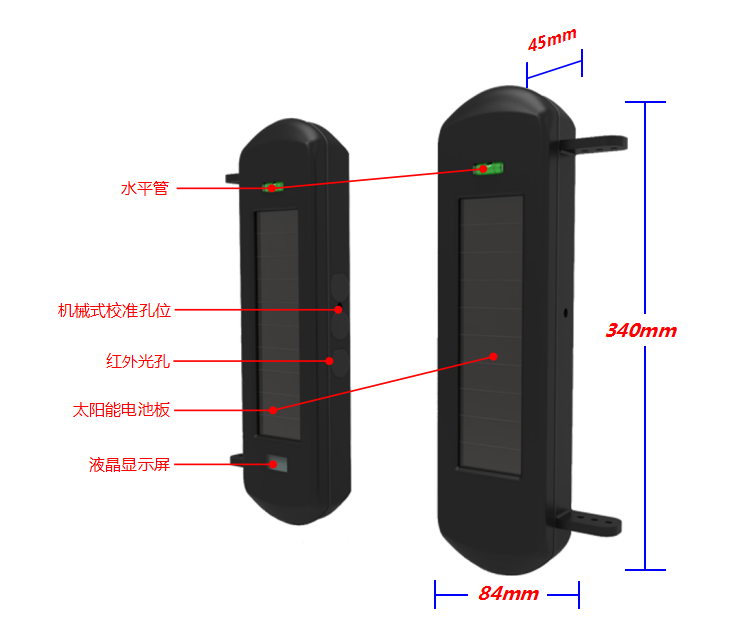

　　R3技術參數

　　紅外距離：實用100米

　　無線發射距離：開闊地3公里

　　紅外光束數：3光束

　　無線發射頻率:433MHz調頻+跳頻

　　24小時最大觸警次數: ≤50次

　　工作電壓:3.3V

　　儲電類型:可充型磷酸鐵鋰電池

　　電池容量：發送端500mAh，接收端1500mAh

　　靜態工作電流：發送端≤0.6mA，接收端≤0.6mA

　　紅外光頻率：38KHz

　　紅外光波長：940nm±20nm

　　太陽能電板輸出電流：1800Lx光照情況下≥2mA(注：普通雨天戶外光照度約2000LX)

　　工作環境適應溫度：-30℃～70℃

　　6.1.2產品型號：HB-T001R4

　　產品特點及功能

　　◆ 太陽能供電，無需外接電源線。

　　◆ 無線調頻+跳頻信號報警，無需外接信號線。

　　◆ 無線調頻+跳頻信號報警，解決了無線信號容易被干擾和誤收誤報的問題。

　　◆ 采用數據編碼方式，做到6萬對光墻不重碼。

　　◆ 采用二次調制編碼的光信號，避免多對對射和光墻之間的紅外光相互干擾問題。

　　◆ 抗強光干擾，并有光擾提示。

　　◆ 具有故障自檢，并向主機報告的功能。

　　◆ 具有安裝后因刮風等原因造成偏移并向主機報告的功能。

　　◆ 4光束、6光束、8光束光墻帶揚聲器，具有現場報警功能。

　　R4技術參數

　　·工作電壓：3.3V

　　·儲電類型：可充電磷酸鐵鋰電池

　　·電池容量：發送端500mA，接收端1500mA

　　·靜態工作電流： 發送端≤1 mA，接收端≤1mA

　　·紅外光頻率：38KHz

　　·紅外光波長：940nm±20nm

　　·紅外距離：實用距離100米

　　·紅外光束數：4光束

　　·無線發射頻率：調頻加跳頻433MHz

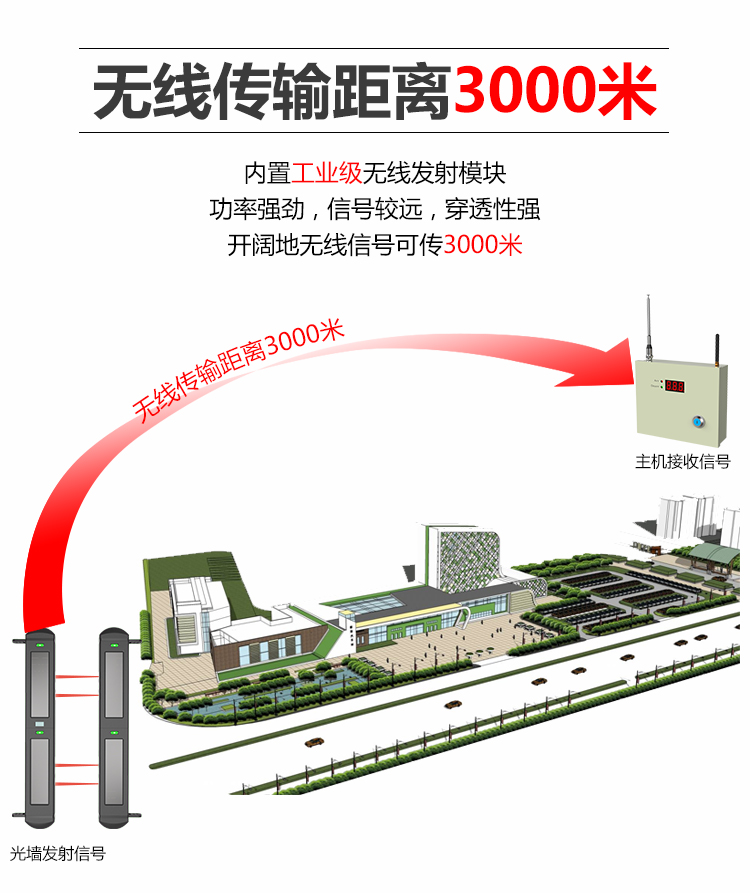

　　·無線發射距離：開闊地測試3公里左右

　　·太陽能電板輸出電流：HB-T001R4 1800Lx光照情況下≥8mA(注：普通雨天戶外光照度約2000LX)

　　·工作環境適應溫度：-30℃～70℃

　　·24小時最大觸警次數：HB-T001R4 1分鐘報警音≤3次

　　·外型尺寸：HB-T001R4：2.95(kg): 產品尺寸：59.0×8.4×4.5(cm)

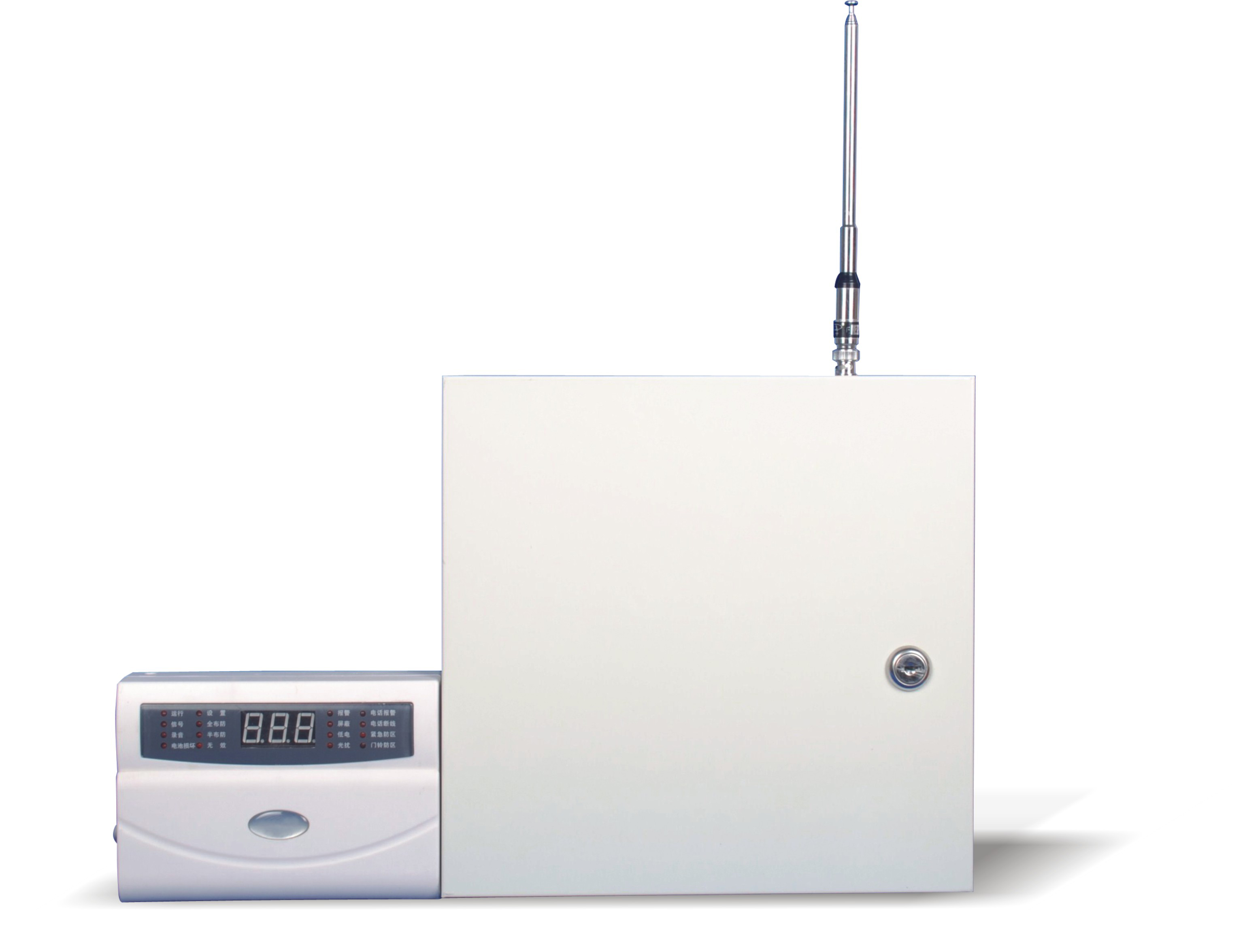

　　6.1.3無線報警主機部分

　　產品名稱：工程報警主機

　　產品型號：HB-G250

　　功能簡介

　　·8個有線992個無線可編程防區。

　　·含鍵盤，內置電源、錄音模塊、無線接收模塊。

　　·Ademco contact ID通訊協議。

　　·4種布防方式：全局布防、半局布防、遙控布防、遠程布防。

　　·6種防區類型：全局防區、半局防區、門鈴防區、屏蔽防區、旁路防區、緊急防區。

　　·密碼鍵盤撤防、無線遙控撤防、遠程撤防、接警撤防四種撤防方式。

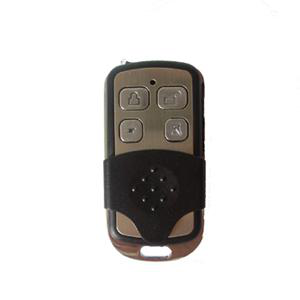

　　·可用遙控器進行布防、撤防、緊急報警等操作。

　　·1組6位用戶密碼，1組6位設置密碼均可自行修改。

　　·可遠程控制，可外接監聽頭，可遠程監聽現場警情，可錄2~3秒語音，進行語音報警。

　　·可撥打2組電話號碼(固定電話或手機號碼)和2組報警中心號碼。警情觸發時，循環撥號。

　　·錄音、監聽、遠程控制、防區類型、電話線檢測及相關參數通過鍵盤按需要設置，防剪，防雷擊。

　　·220VAC供電，可接監聽頭、12V7AH蓄電池，最多可接4個鍵盤。

　　·本主機接收頻率：433MHz

　　6.1.4其他配套產品(特殊環境及周界范圍較大的就加個轉發器，一般都是不需要的)

　　A. 產品名稱型號：無線信號轉發器 ( HB-ZFQ)

　　功能簡介

　　◆ 無線信號轉發器的主要功能是當報警主機接收太陽能全無線對射的無

　　線信號距離超出產品本身無線距離規格時，通過該設備的轉發使無線

　　信號距離增加一倍, 從而使主機能正常接收全無線對射發出的無線信號。

　　◆公司生產了兩款不同頻率的無線信號轉發器，分別可轉發230MHz /433MHz頻率的太陽能全無線對射的無線信號。

　　◆當報警主機與探頭間的距離超出一個轉發器的無線轉發能力時，則需再添加一個或多個轉發器，從而使報警主機能正常接收探頭發出的無線信號。轉發器共分四級：一級，二級，三級，四級，逐級轉發，主機能接收任何一級轉發器發出的無線信號(此功能只針對433MHz頻率的轉發器)。

　　◆單個無線信號轉發器可轉發50對太陽能全無線對射。

　　B、產品名稱：聯動模塊32L(這和HB-G250工程主機做對接，為實現監控聯動提供開關量接口)

　　產品型號：HB-LD-32

　　功能簡介

　　◆ 本設備可外接16/32路開關量(編號00-15/31)可以分別設置與1個或幾個防區相關聯，這幾個防區中一旦有報警, 與之相關聯的開關量狀態只發生一次變化，例如：1號、5號、20號防區設置成與0號開關量關聯, 那么, 當1號、5號、20號防區中只要有1個觸警，0號開關量的狀態就發生變化，到了設置時間后，0 號開關量的狀態就恢復到原來狀態, 但如果這時5號或20號防區有觸警, 0號開關量的狀態不會發生變化的。

　　◆ 一個開關量可用設定與多個防區相關聯; 但一個防區只能設定一個開關量與之相關聯。

　　◆ 可用專用命令檢查防區與開關量的關聯設定是否正確。

　　◆ 開關量的狀態保持時間從1---5999秒可設置，默認1秒。

　　◆ 開機自檢，一打開電源或復位后，開關量的狀態按順序變化一次，以檢查開關量的好壞。

　　◆ 本設備只能與HB-G250FM系列主機配套使用。

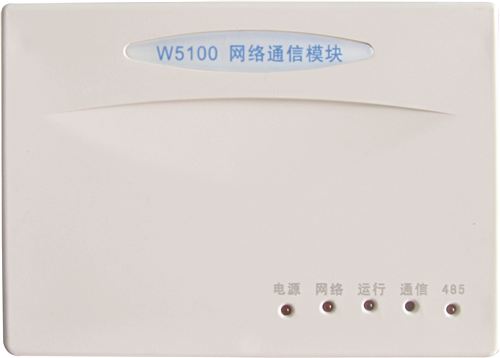

　　C、網絡通信模塊(這和HB-G250工程主機做對接，為實現報警監控在電腦端用平臺軟件統一管理用)

　　產品型號：HB-WT-1

　　功能簡介：網絡通信模塊體積小，可直接安裝在報警主機內，由報警主機主機供電，通過兩種方式對外通信，一種通過網線與Internet網絡連接，將報警事件通過網絡方式實時向監控中心傳輸;另一種通過無線將報警事件發送到監控中心;中心同時可控制各報警主機的布防、撤防、旁路等遠程控制。

　　特點：

　　1)通過網絡即可遠程控制報警主機，接收主機信息;

　　2)通過無線即可接收主機信息;

　　3)虛擬鍵盤：用戶用虛擬鍵盤通過網絡對報警主機進行遠程控制;

　　4)遠程編程：用戶通過虛擬鍵盤對報警主機進行遠程編程;

　　5)遠程信息：遠程了解報警主機的布、撤防、旁路、解除旁路狀態及時接收?qǐng)?bào)警信息;

　　6)通過“恒博HB2000”監控中心軟件對報警主機同時進行監控和接警;

　　7)通過模塊上的4個撥碼開關對相關操作進行限制;

　　D.產品名稱：太陽能全無線戶外警號(HB-JHD-2)

　　功能簡介

　　◆ 采用太陽能供電，無需外接電源線;

　　◆ 接收433 Mhz無線調頻信號報警，無需外接信號線;

　　◆ 內置揚聲器、大功率LED燈，具有現場聲光報警功能;

　　◆ 可單獨學習433 MHz的太陽能全無線紅外系列探測器。當探測器發

　　生無線報警信號時警號會以聲光燈形式報警。

　　技術參數

七 系統優勢及特點

　　A、系統優勢

　　1.減少安裝工程量。由于采用全無線工作方式，不用再挖溝、鋪管、布線，施工更方便，特別是在復雜的布線環境中或已做好路面的條件下，太陽能全無線對射更顯優勢。以一個工程要安裝50對對射為例，安裝傳統有線對射的話，因?yàn)橐B接大量的線纜(每個對射拉1根電源線和信號線的話，一對對射就是4根線纜，50對對射需要200根線纜)，先要挖鉤、鋪管和布線，然后再安裝對射，整個工程下來需要較長周期。如果安裝太陽能全無線對射，兩個人安裝的話一兩天即可，省時省材。

　　2.方便維護。太陽能全無線對射在主機的顯示中每對都擁有唯一的地址代碼，某對對射發生故障或報警都會在主機上有相應提示，比如008這對對射電池低電，就會在主機顯示屏上顯示“008低電”，所以對于故障對射的維護很方便。傳統的有線對射不僅要檢查對射本身是否有異常，還要排查電纜線路方面的問題，維護起來相當煩瑣。

　　3.防止全系統遭受雷擊。因?yàn)閷?duì)射裝于室外，所以在夏季遭受雷擊的可能性比較大。太陽能全無線對射無金屬線連接，即使單個太陽能全無線對射遭受雷擊也只是單個損壞，不會影響整個防盜系統。

　　4.節能環保。節能環保一直是國家政府是提倡的，安防工程采用太陽能全無縣對射既節省線纜的使用，同時無需消耗電能，是真正的綠色環保產品。

　　5.便于拓展。產業發展很快，部隊營區擴大，有線的就需要提前介入挖溝布線，有的地方根本就沒辦法后續布線，就會被局限，搬遷就必須重新又投入;而太陽能對射因?yàn)槿珶o線，可以根據需要隨時增加或搬遷，不用二次投資，造成浪費。

　　B、系統特點:

　　·太陽能供電，無需外接電源線;無線信號報警，無需外接信號線，真正的全無線對射。

　　·安裝不用鋪管布線，維護不用查線，節省管線等材料費，減少工程量降低安裝維護成本。

　　·無需太陽直射，陰雨天也能把光線轉化為電能，供對射正常使用。

　　·具有故障自檢功能。

　　·太陽光干擾時能自動屏蔽，不誤報，主機有強光干擾提示。

　　·大功率無線信號發送，具有較強的抗干擾能力。

　　·完備的防衛能力：入侵者無法以快速跳躍、匍伏或其它動作通過隱形紅外防衛射束網的防范范圍。

　　·良好的抗干擾特性：當昆蟲或小動物等通過紅外防衛射束網時，由于不能完全遮斷紅外防衛射束,所以不會產生誤報警。

　　·嚴密的防破壞能力：當紅外對射被破壞或撬砸時，報警信號輸出電路將自動輸出無線報警信號。

　　·可全天侯工作：紅外對射探測器具有抗不良天氣環境干擾能力。

　　·433頻率的對射可通過轉接器、接收頭與第三方主機配套使用。

八、系統配置

　　太陽能紅外對射式電子圍欄R型的距離是100米內通用的，超出100米增加一對，超出200米再加一對，多一個拐點也增加一對，對射及支架數量以此類推，因?yàn)樽鲱A(yù)算必須考慮充分，所以預算清單里做進了信號轉發器，到時可根據現場安裝情況，如果無線距離足夠用不上轉發器，不影響二次銷售的可以退回廠里;請根據營區周界需要防范的范圍大小情況，結合實際的安裝環境、邊界防范長度及整體工程預算，現將該系統的具體配置清單如下(同一序號的請選擇一項就好)
